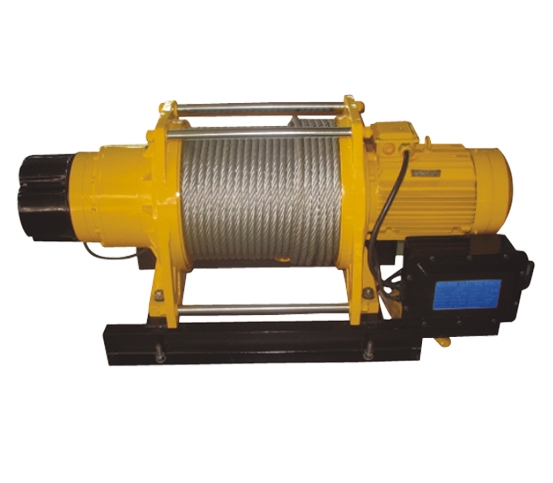

KDJ-2200E1-3200E1-3500E1---電動卷?yè)P(yáng)機

鋼絲繩的固定
在卷筒上加一只PT螺絲，比一般鋼絲繩固定方式多一層安全防護措施，可切實有效地防止鋼絲繩脫落。
卷筒傳動結構
本結構采用行星齒輪傳動方式，通過聯軸器直接帶動卷筒轉動，并可簡易更換報廢鋼絲繩或改變鋼絲繩旋轉方向。
制動機構
采用電磁盤式制動器，選用耐磨剎車片，構造簡單不需調節間隙，遇斷電時，制動器能自動快速制動，有效地控制重物下滑量，安全可靠。
齒輪箱
采用延性鑄鐵FCD—45#銅鑄造，延展性強，不易斷裂。
專用電機
采用B級絕緣的卷?yè)P(yáng)機專用電動機，起動轉柜大，慣性小，溫升低，可長時間頻繁使用。
傳動齒輪
采用優質鋼材，經特殊熱處理及高精度加工，具有耐磨性強、低噪音、傳動效率高及機械性能佳等特點。
機體固定架
采用標準槽鋼焊接而成，可方便安裝于建筑工地、倉儲碼頭等不同工作場所。

型號	KDJ-2200E1	KDJ-3200E1	KDJ-3500E1
額定載荷 (kg)	2200	3200	3500
額定速度 (m/min)	10	11
提升高度	6	7.5	9
電機(KW)	4
極數	Three phase 220/380/415/440/480
電壓(V)	50/60
頻率(Hz)	97		140
鋼絲繩直徑	ф16	ф18	ф18
凈重	100
工作級別	M3
容繩量 （m）	450	500	550

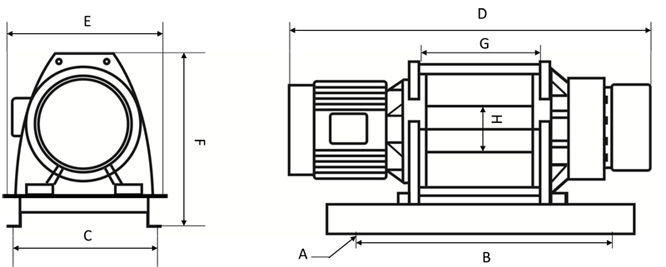

外形尺寸 mm

Model	KDJ-2200E1	KDJ-3500E1	KDJ-5000E1
A	4-ф22
B	600	847
C	499
D	1160	1431
E	565
F	658	860
G	312	416
H	ф178
